- 產品詳情
規格參數
工作頻段:17.300~21.5 GHz(Ka波段)
插入損耗: ≤1.0 dB(最大值)
隔離度:≥16.0 dB(最小值)
回波損耗:≥16.0 dB(最小值)
功率容量:正向/反向:0.1W
工作溫度:-40°C ~ +85°C(工業級寬溫)

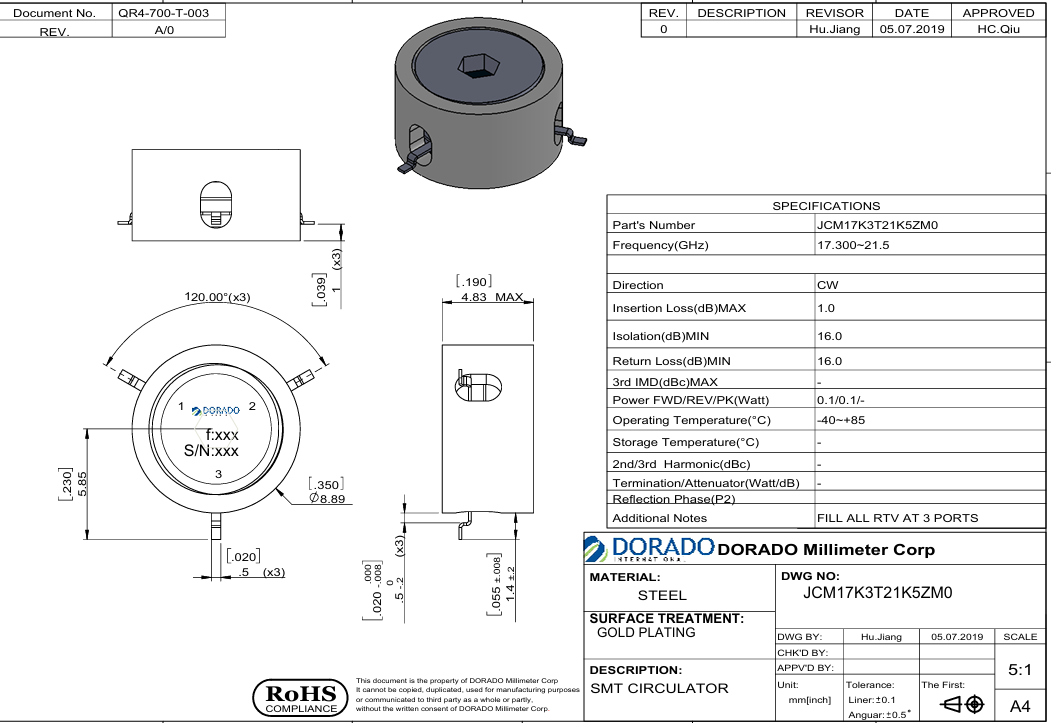

機械設計特點
微型化封裝:
最大寬度僅4.83mm(0.19英寸)
高度5.85mm(0.23英寸)
三端口對稱設計:
120°均布端口(符合環行器相位要求)
附帶RTV硅膠填充工藝要求(提升環境密封性)
精密加工公差:
線性±0.1mm/角度±0.5°
應用場景
1. 相控陣雷達系統
利用其高隔離特性實現TR組件的信號路由
案例:毫米波雷達前端模塊中的環行保護
2. 5G毫米波基站
在28GHz頻段擴展應用中作為隔離器件
實測數據:在20GHz時插入損耗0.8dB
3.衛星通信設備
耐寬溫特性適合星載環境(-40~+85℃)
